概述

BH-COV-080是一款雙VCG千兆以太網光傳輸設備，具有4個符合IEEE802.3系列標準的千兆以太網接口和2個STM-1接口，支持光口1+1保護和2+0模式。1+1保護模式下，4個以太網接口共享1個VCG通道，帶寬為1個VC4（139Mb/s）；2+0模式下，4個以太網接口共享2個VCG通道，帶寬為2個VC4。 本設備利用標準GFP封裝和EoS技術，最大可實現2路139Mb/s以太網業務到STM-1的映射傳輸。

特點

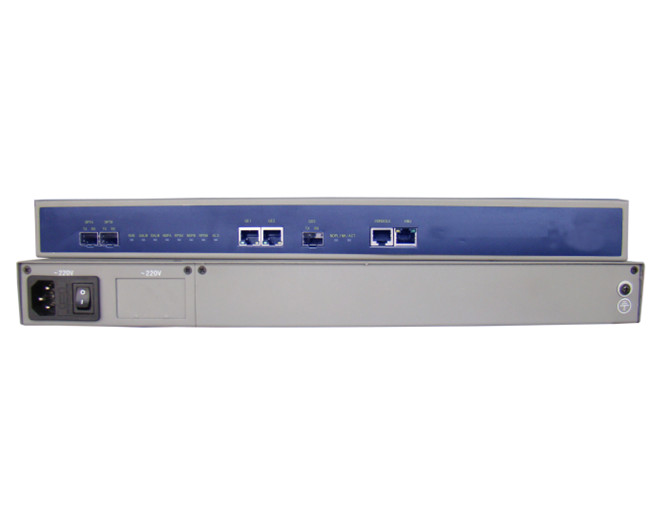

  設備整機小巧，19英寸1U機箱，深155mm，可安裝在標準的機柜上

  支持光口通道1+1保護倒換功能，支持自動保護倒換和外部命令倒換方式

  支持2+0模式，傳輸帶寬最大可達2個VC4

   STM-1光接口

        § 提供2個STM-1光口（OPTA/B）

        § 使用LC型SFP光收發模塊，支持熱插拔

        § 支持光模塊工作狀態的實時監測

        § 使用單模光纖，傳輸距離可選

        § 支持自動激光關斷（ALS）功能

        § 支持遠端設備掉電檢測RPD

   以太網接口

        § 提供3個千兆以太網接口電口和1個千兆以太網光口，符號IEEE802.3標準

       § 千兆以太網電口采用RJ45連接器，支持自協商，可工作在1000M全雙工、100M全/半雙工、10M全/半雙工等5種模式，支持交叉、直通網線自適應功能

       § 千兆以太網光口采用SFP 光模塊，工作在1000M全雙工模式，傳輸距離可選（取決于設備的SFP光模塊）

       § 提供2個WAN接口（在設備內部，不可見），分別對應一個VCG，每個VCG的帶寬為1個VC4

 管理接口

       § 可通過GE1-3、GX4的任意一個接口，作為百兆以太網管理接口EMU

       § 提供1個串行管理接口CONSOLE(RJ45連接器）

       § 支持內置DCN管理通道，實現帶內管理

    以太網交換

       § 支持單播幀，多播幀和廣播幀

       § 支持802.3x流控和廣播風暴過濾功能*

       § MAC地址列表容量支持8K，老化時間可設為1~300S內任意值，缺省老化時間為300S

       § 支持最小幀長為64字節，最大幀長為1522/2048字節可選

       § 支持256條靜態MAC地址配置

       § 支持MAC 地址動態學習，MAC地址表查詢功能

       § 支持端口VLAN、IEEE 802.1QVLAN和IEEE 802.1QAD標準的QINQ功能

       § 支持VLAN表容量為4K

       § 支持MAC地址學習數量限制值功能（1-255可設）

       § 支持WAN口，LAN口的鏈路聚合功能，最多支持4個匯聚組

       § 支持QoS功能，滿足IEEE 802.1P標準

       § 支持端口鏡像功能

       § 支持端口限速

       § 支持動態ARL表讀取功能

       § 提供各個以太網端口的性能統計，如錯包數、總包數等

 環回功能

       § 支持上聯光口VC4通道向外環回

       § 符合ITU-T標準協議

       § GFP-F封裝，符合ITU-T G.7041建議

    設備管理

       § 支持C/S架構的NMView網絡管理平臺,，實現基于SNMP的網絡管理

       § 支持FTP文件傳輸協議，可實現網元遠程無損傷在線升級

       § 對設備告警和狀態進行實時監視，也可完成各種配置功能

    設備支持電源冗余保護，支持熱插拔，功率小于10W

       § 220V AC或-48V DC單電源供電

       § 220V AC&-48V DC同時供電

   *注意：

只有當廣播風暴過濾關閉，且入口限速關閉時，BH-COV-080才支持入口鏡像功能，例如：某個端口沒有關閉廣播風暴過濾，此時把這個端口設置為鏡像入端口是無效的，鏡像不到該端口的接收包。

典型應用：
