概述

  BH系列物理隔離網PDH光端機采用自主開發的集成電路為核心，將4/8/16路E1和4路以太網復用到一對光纖上傳輸。設備電部分采用全數字電路，無可調節器件，整機工作可靠、穩定。設備具有完善的告警功能，易于安裝維護，滿足電信運營商及專網用戶的需求。

產品特點

   ◆ ◆   提供4路物理上完全隔離的線速100M以太網（BH480GT系列提供2~4路物理隔離千兆網）

◆   采用大規模集成電路和收發一體光器件，因此體積小、功耗低、可靠性高

◆   全數字化,E1 端口采用數字式 時鐘恢復電路和數字平滑鎖相電路，去掉了 定時提取電路中易引起不穩定的可調諧元件

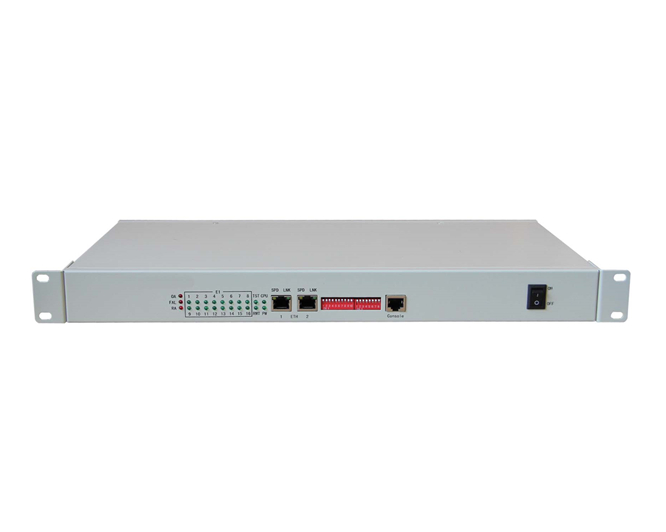

◆    具有完備的告警指示功能，可顯示遠端設備的告警狀態

◆   可控制對端支路自環

◆   采用19英寸結構，安裝和維護非常方便

◆   寬的輸入電源電壓：-36～-72VDC 或交流220V（165V～265V）

◆   提供雙電源機型，使用方便

◆   提供雙/單纖、不同波長與發光功率等多種光接口配置

技術指標

◆ 光接口

波長： 單模1310nm/1550nm

光線路編碼： mBnB

光線路速率： 1250Mb/S

發送功率： 不小于-10dBm

接收靈敏度： 優于-32dBm

光接口： SC/FC

傳輸距離： 20--100公里

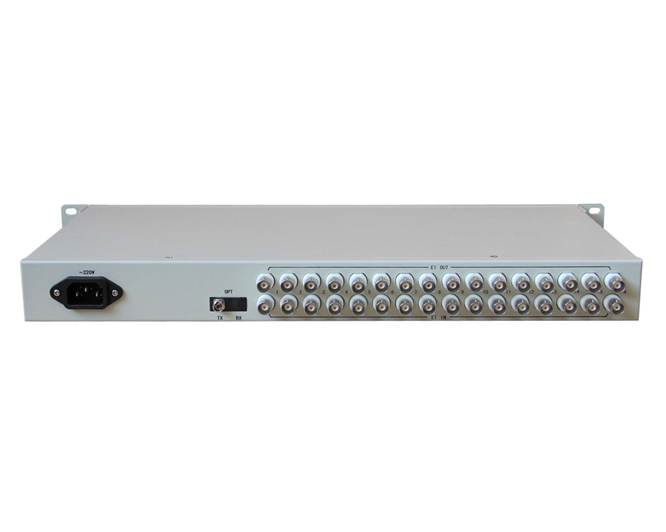

◆ E1 接口

 可提供4/816條2048KB/S 電路

 接口碼型： HDB3碼

 線路速率： 2.048Mbps±50ppm

 接口標準： ITU-T G.703

 抖動特性： 滿足G.704和G.823

 接口阻抗： 75Ω/120Ω可選

 連接器： BNC （75Ω/不平衡），RJ45(120Ω/平衡)

◆ 10/100Base-T端口

提供4個物理隔離10/100Base-T端口

  支持10M/100M，全/半雙工自適應
  協 議： 支持IEEE 802.3u

支持802.1Q VLAN幀的傳輸

 支持4路以太網信號的100M線速傳輸
 物理接口： RJ45座, 支持Auto-MDIX(交叉/直通線自適應)

◆ 機械結構

19英寸1U

◆ 工作條件

供電電壓： 165V～265V（AC）,-36V～-72V(DC)

功耗： 小于8W

工作溫度： -5°C～+50°C

◆ 產品型號
