一、概述
E1系列光端機是我公司使用自主開發的專用集成電路研制生產的光傳輸設備。該系列設備是以超大規模集成電路為核心構成的30路光電合一傳輸設備，根據用戶需求，可選擇提供E1接口適用于小容量交換機組網、用戶環路網、移動通信（基站）、專網、DDN網等。

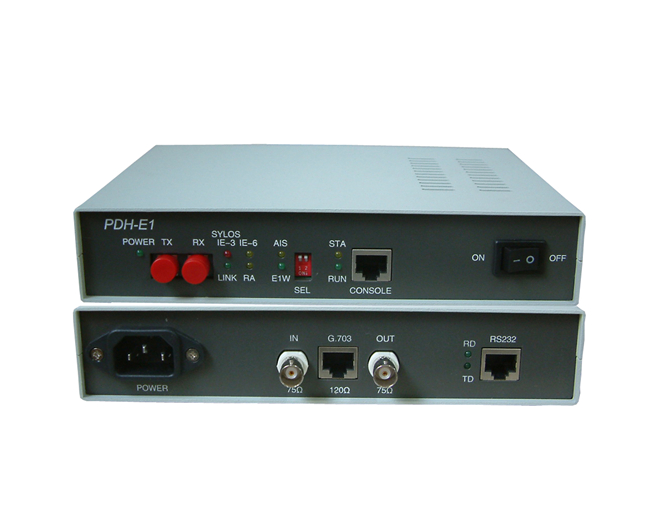

BH-OP30型PDH-E1為單E1光端機；
BH-OP30V型PDH-V.35為單V.35口光端機，V.35接口支持Nх64K(N=1~32)方式；
BH-OP30F型PDH-FE為單以太口光端機，以太數據復用到透明E1中傳輸；
PDH-E1光端機還可提供集中機框結構，維護簡單，開電即用，同時提供完整的網絡管理功能。
PDH-155M（4）綜合業務傳輸設備是本公司使用自主開發的專用集成電路研制生產的綜合業務傳輸設備。它將標準的2M傳統TDM業務接口、V.35業務接口與10/100BaseTx以太數據業務接口融為一體，并轉變?yōu)楦咚俟庑盘?，在光纖上進行傳輸，從而使高速數據業務和傳統TDM業務在同一對光纖上傳輸成為可能，以最小的成本滿足用戶對高速數據業務和傳統TDM業務綜合接入的需求。
PDH-155M（4）綜合業務傳輸設備維護簡單，開電即用，PDH-155M還可提供集中式局端設備，并提供完整的網絡管理功能。
設備名稱 | 光口 | E1 | V.35 | 以太 | RS232 | 管理 | 結構 |
PDH-E1 | 1 | 1 | 1 | 有 | Mini桌面型 | ||
PDH-V.35 | 1 | 1 | 1 | 有 | Mini桌面型 | ||
PDH-FE | 1 | 1 | 1 | 有 | Mini桌面型 | ||
PDH-FE4 | 1 | 4 | 1 | 有 | Mini桌面型 | ||
PDH-VE1 | 1 | 1 | 1 | 1 | 有 | Mini桌面型 | |
PDH-VE4 | 1 | 1 | 4 | 1 | 有 | Mini桌面型 | |
PDH-155M | 1 | 1 | 1 | 1 | 1 | 有 | Mini桌面型 |
PDH-155M4 | 1 | 1 | 1 | 4 | 1 | 有 | Mini桌面型 |
KPDH-E1 | 1 | 1 | 1 | 有 | 集中式插卡 | ||
KPDH-V.35 | 1 | 1 | 1 | 有 | 集中式插卡 | ||
KPDH-VE1 | 1 | 1 | 1 | 1 | 有 | 集中式插卡 | |
KPDH-155M | 1 | 1 | 1 | 1 | 1 | 有 | 集中式插卡 |
二、主要特點
u PDH-E1、KPDH-E1提供1個E1數字口，阻抗75Ω/120Ω；
u PDH-V.35、KPDH-V.35提供1個n×64K V.35接口（n = 1~32）；
u PDH-FE提供1個、PDH-FE4提供4個10/100Base-Tx自適應以太口，帶寬為2M；
u PDH-VE1、KPDH-VE1提供1個n×64K V.35接口（n = 1~32），同時提供1個10/100Base-Tx自適應以太口，總帶寬為2M；
u PDH-VE4提供1個n×64K V.35接口（n = 1~32），同時提供4個10/100Base-Tx自適應以太口，總帶寬為2M；
u PDH-155M、KPDH-155M提供1路E1數字口（阻抗75Ω/120Ω可選），1路10/100Base-Tx自適應以太口（帶寬可以0.5M為單位調整，最大帶寬100M），1路V.35接口（速率可調，支持n×64k成幀模式）；
u PDH-155M4提供1路E1數字口（阻抗75Ω/120Ω可選），4路10/100Base-Tx自適應以太口（帶寬可以0.5M為單位調整，最大帶寬100M），1路V.35接口（速率可調，支持n×64k成幀模式）；
u 除PDH-155M、PDH-155M4、KPDH-155M外，E1、V35通道支持內置BERT（Bit Error Rate Test）；
u PDH-155M、PDH-155M4、KPDH-155M支持E1接口與V.35接口通道交換；
u V.35接口提供7種時鐘模式（DCE：本地、恢復、外部輸入；DTE：發RC收TC、發RC收RC、發TC收TC、發TC收RC），適應目前市場上所有V.35接口時鐘模式要求；
u V.35的接口時鐘模式、相位、時隙選擇功能可通過網管軟件設置；
u 提供一個RS232異步數據接口，最高速率為19.2K；
u 提供一個管理接口，可實現集中監控，并支持系統升級；
u 提供一組控制開關，用于設置設備維護測試；
u 適應多種電源環境，+24VDC、-24VDC、±24VDC、-48VDC或220VAC。
三、設備原理說明
PDH-E1系列光貓輸入的以太、V35、V24等數據轉換為單E1數據，由專用集成芯片提取支路時鐘，對信號譯碼并經碼速調整再復接到驅動光信號的碼流中。
接收側光信號進入光接收器，經均衡放大和再生電路生成的NRZ信號送到專用集成芯片中進行時鐘提取和解碼，經碼速恢復電路和內部數字鎖相環電路平滑，恢復成單E1數據，轉換為以太、V35、V24等數據接口輸出。
四、技術指標
4.1 E1接口電氣特性:
l 標稱速率：2048Kbps，容差±50ppm；
l 接口碼型：HDB3；
l 接口阻抗：75Ω（不平衡）或120Ω（平衡）可選；
l 數字接口電氣特性：符合ITU—TG.703建議，脈沖波形符合樣板如圖9.1所示；
l 抖動轉移特性：符合ITU—TG.823建議；
l 輸入抖動容限：符合ITU—TG.823建議；
l 輸出抖動：符合ITU—TG.823建議；
l 電平：±2.37V±10%或±3.00V±10%；
l 接口連接器為： BNC同軸。
4.2 光接口特性
l 單模發送光功率：-3dBm ~ -8dBm
l 單模接收靈敏度：-33dBm ~ -40dBm
l 光纖接口：雙SC型/雙FC型/單SC型可選；
l 適用光纖：單模、多模。
