概述

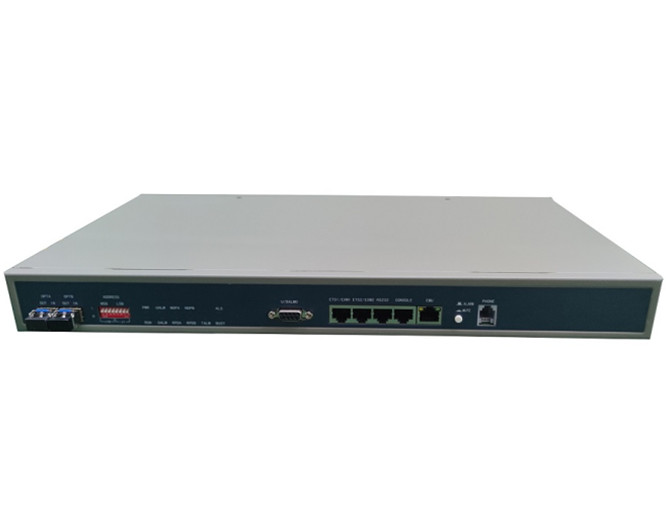

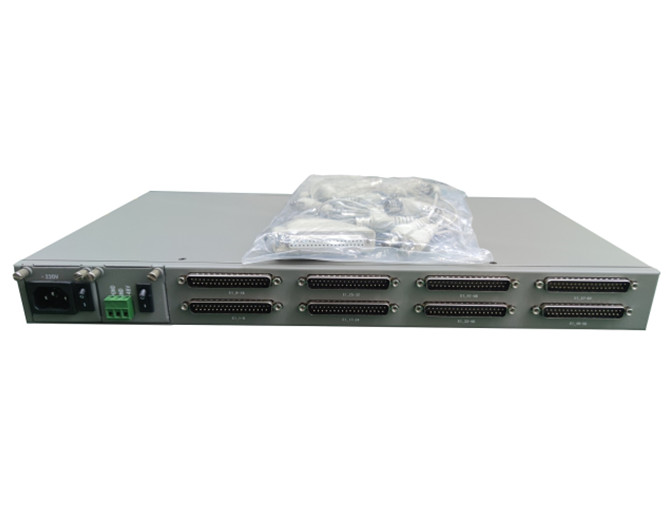

BH-SDH155-A2是單板型多業務SDH光端機，集成度高、構造精巧，提供A、B兩個STM-1群路光接口，可實現63個E1的復用，支持1+1通道保護功能，支持區間業務。BH-SDH155-A2單板型多業務SDH光端機可作為上下電路復用器 (ADM，Add-Drop-Multiplexer) 或終端復用器 (TM，Terminal Multiplexer)，用于組建環網、鏈網以及點對點網絡的SDH光端機。
設備可以工作在如下定時方式：主定時、群路光口定時、E1接口定時、外部輸入定時。
設備支持DCC管理方式，可配置為標準或者非標準模式。支持內嵌DCN或者外置DCN。網管采用具備C/S架構的NMview管理平臺，使用更快捷，同時也支持基于串行接口和以太網管理接口（TELNET）的命令行（CLI）管理方式
特點
光線路接口
§ 提供2個STM-1 速率等級的光接口
§ 標稱速率為155.520Mb/s
§ 設備所有光口均使用LC型SFP 光收發模塊，支持熱插拔，符合SFP MSA（INF-8074i）、ITU-T G.957 STM-1、FC-PI V2.0等標準
§ 傳輸距離可選40Km、80Km、120Km（用戶自行購買光模塊除外）
E1接口
§ 提供63路E1線路接口， 75Ω非平衡式，可選120Ω平衡式
§ E1接口采用DB37連接器，配合線纜適配器使用
§ 時隙分配靈活，光口時隙可在第1-63路E1物理接口任意分配
§ 支持區間業務（即1+0模式）應用
RS232透明通道
§ 提供1路透明通道，最大速率為9.6Kb/s，RJ45接口方式
架頂告警
§ 提供1個緊急告警接口（UALMO）和1個非緊急告警接口（DALMO），連接方式為DB9（母頭）
§ 緊急告警狀態指示屏蔽非緊急告警狀態
保護倒換
§ 支持1+1通道自動保護倒換和手動保護倒換功能，網管可配
§ 保護倒換時間小于50ms
設備定時
§ 可工作在自由運行、光口線路定時（T11、T12）、外同步定時（T31、T32）、E1線路定時（T21）等定時模式下；提供外同步輸出定時（T41、T42）
§ 2路外同步定時參考從ETS1（T31）、ETS2（T32）輸入，接口方式為RJ45。2.048Mb/s,支持同步狀態消息（SSM）功能
§ E1線路定時（T21）參考可以從第1-63路E1物理接口輸入。支持2.048Mb/s（業務流）類型
§ 2路外同步輸出（T41、T42）接口。2.048Mb/s,支持同步狀態消息（SSM）功能
工程開通與故障定位
§ CLI支持光口線路側直接環回和設備側間接功能
§ 支持E1支路線路側和設備側環回功能
§ 內置誤碼儀測試功能，具備多種測試模式
特色功能
§ 支持RPD功能，可區分遠端設備斷電和光纖鏈路故障
§ 支持ALS功能，可配置為長間隔模式和短間隔模式
§ 提供3種光線路時隙配置方式，與其他廠家同速率等級SDH設備互通時無需調整時隙
網元與網絡管理
§ 提供串行管理接口（CONSOLE）和以太網管理接口（EMU），連接器均采用RJ45；
§ 提供CLI和具備客戶端/服務器（C/S）架構的網絡管理平臺（Rayview）管理方式。CLI管理方式可以使用CONSOL或者以太網管理接口（TELNET方式登錄），僅支持對本設備的單獨管理，不能管理網絡中的其它網元；而網絡管理平臺管理方式使用以太網管理接口，支持SNMP協議（兼容V1和V2C），可實現對網絡中所有網元的管理
§ 提供資源、安全、告警、性能、配置等五大管理功能
§ 數據管理通道支持DCC標準模式（占用D1、D2、D3字節）和DCC非標準（占用D6、D7、D8字節）。
§ 數據管理通道也可以通過內嵌DCN（占用某個VC12）或者外部網管擴展口（占用某個E1）方式傳送，以實現異地統一網管
§ 網絡管理平臺設備提供管理信息備份和還原，同時具備強大的兼容能力，可與潤光泰力其它SDH設備（如MS7000、MS3000、BH-SDH155-A1）組成鏈形、星形、環形及多環相切的網絡。
結構
§ 1U高，19英寸寬，可安裝在標準的機柜上
供電方式
§ 可選擇兩塊電源板，支持熱插拔
§ 220V AC或-48V DC單電源供電
§ 雙220V AC同時供電
§ 雙-48V DC同時供電
§ 220V AC&-48V DC同時供電
功耗
§ 最大功耗小于25W
組網應用
BH-SDH155-A2 SDH光端機既可用作TM設備，又可用作ADM設備，組網應用靈活；支持點對點、鏈網、星型網、環型網絡。在組成環網時，
支持1＋1通道保護倒換。
