概述

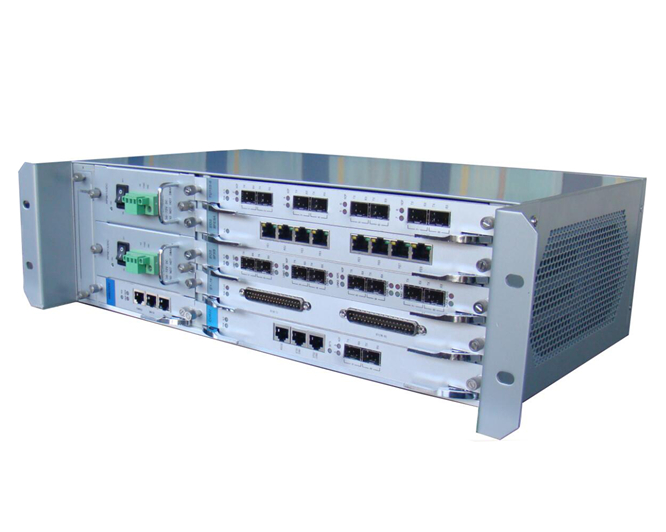

   MS3000是新一代開放式的小型MSAP綜合業務接入平臺。SDH群路光口速率支持STM-1、STM-4、STM-16等級，支持環網、鏈網和點對點拓撲結構。它支持SDH、以太網獨立總線架構，具有SDH/MSTP傳送網和IP城域網雙向承載能力，能夠真正實現高可靠性的綜合業務接入和傳輸。
   MS3000具有強大的時隙交叉和IP數據交換能力，可實現各種業務的靈活調度，完美實現傳統E1，光分支，EOS/EOP，PCM等多種業務的接入和匯聚；提供完備的業務保護能力，向客戶提供穩定的傳輸線路；支持多種網絡拓撲結構，能適應復雜網絡的應用需求；具備全面、智能的管理平臺，可實現業務端到端的監控和管理。它在大客戶專線接入、基站互聯以及視頻監控領域具有廣泛應用。

特點

設備結構

      1、19 英寸 3U 插箱，9 個插卡槽位

      2、LVDS 無時鐘走線背板，SDH 和 GE 獨立總線結構SDH 群路業務

      3、支持 STM-16 或 STM-4 或 STM-1 群路光接口

      4、群路光口使用 LC 型 SFP 光收發模塊，可支持熱插拔

      5、 支持最大 48VC4×48VC4 無阻塞交叉連接，顆粒度為 VC4；也可選支持最大 72TU-3×72TU-3、

          1512TU-12×1512TU-12 無阻塞全交叉，顆粒度為 TU-12，TU-3； ? 支持單/雙端 1+1 線性復用段保         護和 SNCP 保護

      6、 支持點對點、鏈網以及環網等拓撲結構多種支路業務

      9、 支持下行 SDH 光分支，E1，EOS，EOP，PCM 等多種支路業務的接入和匯聚

     10、 可實現與遠端以太網光纖收發器、協議轉換器、SDH 光端機等產品互聯

     11、 支持 1+1 通道保護

     12、 支持內置 E1 誤碼儀測試功能

 設備定時

      1、 可跟蹤群路光口定時源、外同步定時源以及支路定時源

      2、 提供外同步定時源輸出

      3、支持自動或強制選擇定時源

      4、支持自由震蕩、跟蹤、鎖定和保持四種定時模式

 設備管理

      1、 提供設備架頂告警輸出

      2、 支持 DCC 管理通道和內置 DCN 網管通道

      3、 支持 SNMP_V1 和 SNMP_V2 協議

      4、 支持 C/S 架構的 NMView 網絡管理平臺,可實現本地設備板卡和遠端設備的軟件在線升級功能

典型應用：
