概述

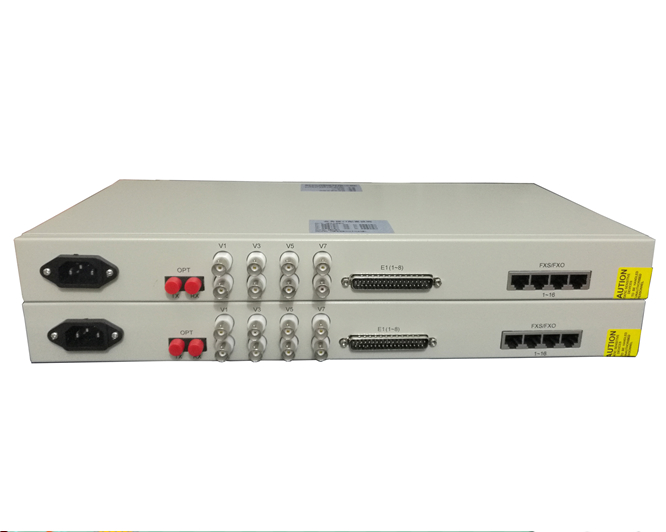

BH3630V是1U緊湊型野戰通信多業務光端機，它將FXS、FXO、磁石等話音信號和以太網、E1以及音、視頻等復用到1條光線路上進行傳輸。設備提供8路E1，4路共享以太網，適合專網用戶多業務接入場合，是高可靠性，高性價比的設備。（BH3630VM型提供4路物理隔離100M網絡）

產品特點

   ◆ ◆ 采用19英寸1U機箱，集成度高,性能穩定可靠

   ◆ ◆ 內置交換核心，提供四路以太網（BH3630VM型可提供4路物理隔離100M網絡、總帶寬400Mb/s）

   ◆ ◆ 以太網傳輸速率： 100Mb/S

◆  提供8路E1

◆  提供16路電話，支持FXS/FXO、磁石、熱線等音頻接口

◆  設備容量：16路FXS/FXO + 8路E1 + 4路以太網+ 2路雙向視頻+2路雙向音頻

◆  支持來電顯示

◆ ◆ 以太網口支持AUTO-MDIX

◆ ◆ 提供雙/單纖、不同波長與發光功率等多種光配置接口

◆  豐富的工作狀態指示燈，可方便、準確地了解設備接口、鏈路的工作狀態

技術指標

◆ 光接口

光線路速率: 300 Mb/S；1.25Gb/s(BH3630VM型)

光線路編碼: mBnB

光接收靈敏度優于-30dBm

連接器：FC/SC

傳輸距離：20km/40Km/60Km/80Km可選

◆ 以太網接口

提供4路以太網

以太網傳輸速率：100Mb/S

支持IEEE 802.3/802.3u
支持10/100M自適應，全雙工，半雙工自適應
支持交叉線直通線自適應

物理接口：RJ45

◆ E1接口

提供8路E1

接口碼型： HDB3碼
線路速率： 2.048Mbp/s±50ppm
接口阻抗： 75Ω /非平衡， 120Ω /平衡

物理接口： DB37/M(針，配適配器)
標準： ITU-T G.703、G.704
抖動特性： 滿足G.704和G.823

連接器： DB37/M

◆ FXS/FXO接口

支持16路FXS/FXO接口

阻抗: 200Ω+680Ω||0.1μF（FXO）

200Ω+560Ω||0.1μF（FXS）

頻率特性:300～ 3400Hz(-0.6～+3dB)
物理接口:RJ45

◆ 磁石接口

阻抗: 600Ω

音頻范圍:300～ 3400Hz

壓縮率：ITU G.711中A律

回波損耗：比低于18db
物理接口:RJ45

◆ 話音編碼及信令方式

16時隙隨路信令，符合ITU-T G.732

A率PCM編碼，每話路64Kb/S,符合ITU-T G.711

◆ ◆視頻接口

連接器：BNC

阻抗：75Ω不平衡

輸入輸出電壓： 1Vpp（典型值）

視頻帶寬：8MHz，兼容PAL,NTSC，SECAM視頻制式

微分增益：＜1％

微分相位：＜0.6°

信噪比：＞68dB

◆ 音頻接口

音頻帶寬:10Hz~20kHz

輸入輸出阻抗：600Ω

輸出輸入信號電壓峰值：1.5V

采樣頻率：32KHZ

輸入特性：S/(N+D): 59dB；動態范圍信噪比(S/N): 59dB

輸出特性：S/(N+D):59dB；動態范圍信噪比(S/N)

物理接口： BNC

◆ 供電

-48V DC(-36～-72V)或220V AC(165～265V)可選

整機功耗：小于20W

◆ 機械結構

19英寸1U
