概述

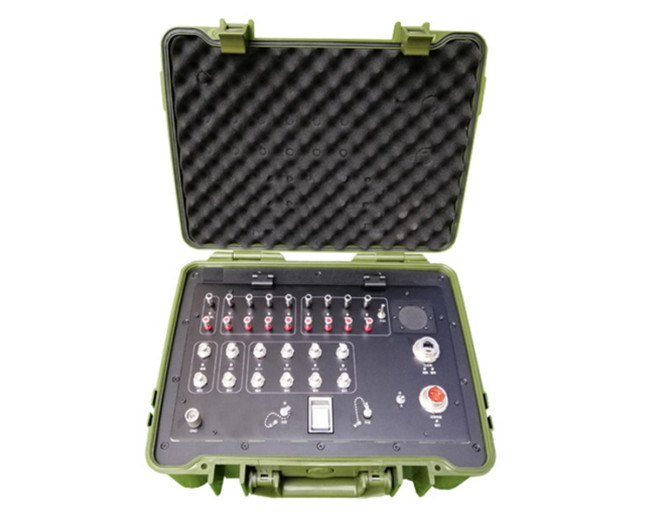

CJ系列便攜式應急通信設備利用光纖復用技術，實現視頻、音頻、E1、4路物理隔離100M線速以太網、FXS/FXO、RS485/RS232數據及開關量等信號在同一條光纖線路中傳輸。本設備采用便攜式結構，自備蓄電池（選配），便于應急使用，可廣泛應專網、自動化站等需要多業務接入聯網的場合，設備配置靈活，可定向開發，用一個設備滿足用戶的組網要求，是用戶的理想選擇。

功能強大，配置靈活，可根據實際需要選配各種通信業務。

       ◆  真正的通道隔離，保證通過同一光纖線路傳輸?shù)乃穆芬蕴W(wǎng)完全物理隔離

◆  四路以太網線速傳輸，總帶寬400Mb/S

◆  可選雙光1+1保護功能

◆  提供1路正向視頻、1路反向視頻

◆  提供2路雙向485數據

◆  提供1~32路電話

◆  提供1路RS232數據

◆  提供1路雙向音頻

◆  提供1~8路E1

◆  以太網口支持AUTO-MDIX

◆  光路中斷故障轉移功能，當光路線路故障時不往以太網接口發LINK信號,

傳遞給對端設備

◆  支持以太網支持以太網自動復位功能，不會死機

◆  支持來電顯示

◆  豐富的工作狀態指示燈，可方便、準確地了解設備接口、鏈路的工作狀態

◆  內置高性能鋰電池，可持續供電4小時（選配）

◆  內置高可靠開關電源，供電電壓范圍寬（100V~260V AC）

      ◆  便攜式箱式結構，攜帶方便

技術指標

◆ 光接口

波長： 單模1310nm/1550nm

光線路編碼： mBnB

光線路速率： 1.25Gb/S

光接口： SC/FC

傳輸距離： 單模0--120公里

◆ 視頻接口

阻抗：75Ω不平衡

輸入輸出電壓： 1Vpp（典型值）

視頻帶寬：8MHz，兼容PAL,NTSC，SECAM視頻制式

微分增益：＜1％

微分相位：＜0.6°

信噪比：＞68dB

物理接口： BNC

◆ 以太網接口

提供4路物理隔離、線速的以太網接口，總帶寬400Mb/S

支持10M/100M，全/半雙工自適應，支持AUTO-MDIX

協 議： 支持IEEE 802.3u

支持802.1Q VLAN幀的傳輸

物理接口： RJ45

◆ RS232接口

提供1路RS232接口

速率: 300B/S～115.2Kb/S

接口: RJ45

◆ FXS/FXO接口

提供32路FXS/FXO接口

支持來電顯示

阻抗: 200Ω+680Ω||0.1μF（FXO）, 200Ω+560Ω||0.1μF（FXS）

頻率特性:300～ 3400Hz(-0.6～+3dB)
物理接口:RJ45

◆ 音頻接口

提供1路雙向音頻

音頻帶寬:10Hz~20kHz

輸入輸出阻抗：600Ω

輸出輸入信號電壓峰值：1.5V

采樣頻率：48KHZ

物理接口：RCA接口

◆ 機械結構

便攜式 615*385*245（mm）

◆ 工作條件

供電電壓：100V～260V（AC）

功耗： 小于35W

工作溫度：-25℃-70℃

濕度：0-90%RH(非凝結)
