概述：

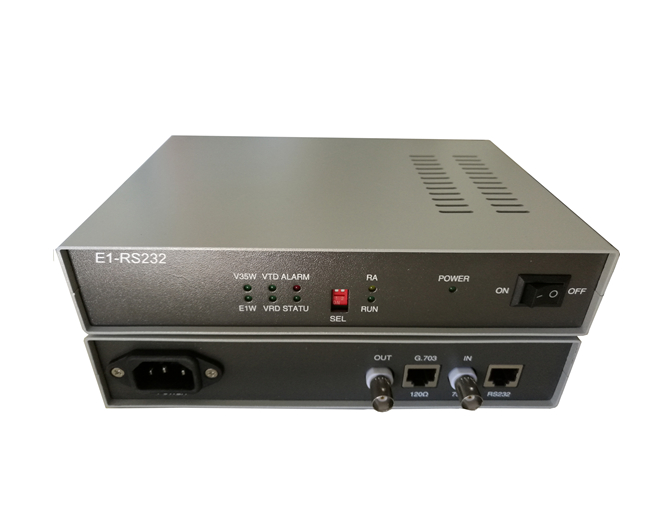

     E1-RS232/485接口轉換器是本公司使用自主開發的專用集成電路研制生產的E1到RS串口數據接口轉換器。該設備是以超大規模集成電路為核心構成的E1 到串口數據接口轉換設備，適用于基于RS232/485接口的數據網。E1接口轉換器還可提供集中式機框結構。

主要特點：

u      提供1路透明RS232/485接口；
u      提供1個E1數字口，阻抗75Ω/120Ω；
u      提供多個功能開關，適應不同的應用需求；
u      采用大規模芯片，電路簡單，功耗低，可靠性高；
u      體積小，重量輕，工作穩定可靠，安裝方便；
u      適應多種電源環境。

設備原理說明：

    串口數據接口的數據信號送入轉換器，由專用集成芯片提取時鐘，對信號譯碼并映射到E1信號的碼流中。接收側E1信號送到專用集成芯片中進行時鐘提取和解碼，恢復成原有串口數據信號，經輸出驅動電路送出符合數據接口要求的信號。

技術指標

E1接口電氣特性:

l          標稱速率：2048Kbps，容差±50ppm；
l          接口碼型：HDB3；
l          接口阻抗：75歐姆（不平衡）或120歐姆（平衡）可選；
l          數字接口電氣特性：符合ITU—TG.703建議，
l          抖動轉移特性：符合ITU—TG.823建議；
l          輸入抖動容限：符合ITU—TG.823建議；
l          輸出抖動：符合ITU—TG.823建議；
l          電平：±2.37V±10%或±3.00V±10%；
l          接口連接器為：BNC同軸或RJ45。

RS數據接口電氣特性:

l        接口方式: RS-232；（可選RS485）
l        接口電平：RS-232電平；
l        接口連接器：臺式設備DB25/插卡設備RJ45座；
         最大波特率：非成幀E1為460kbit/s；

供電條件：

l        直流供電電壓：-48VDC，容差范圍 -36V~72V，供電電源紋波：≤240mVp-p；
l        交流供電電壓：220VAC±20%，50HZ；
l        功耗： ≤ 10W。

工作環境：

l        環境溫度：0℃~45℃；
l        相對濕度：≤90%（35℃時）；
l        大氣壓力：86~106Kpa。
