概述

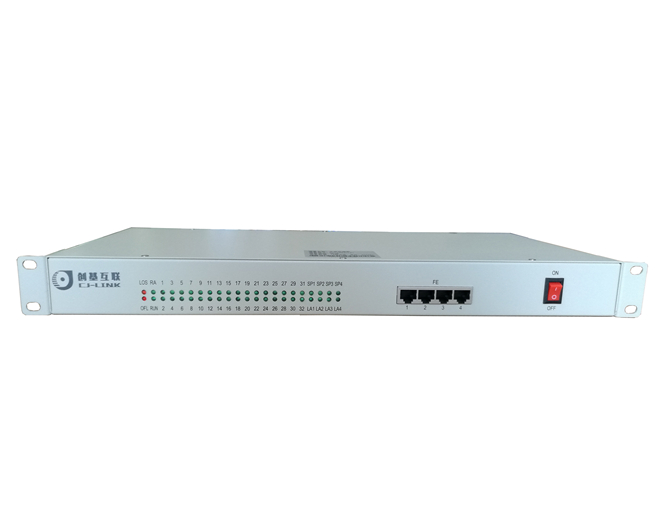

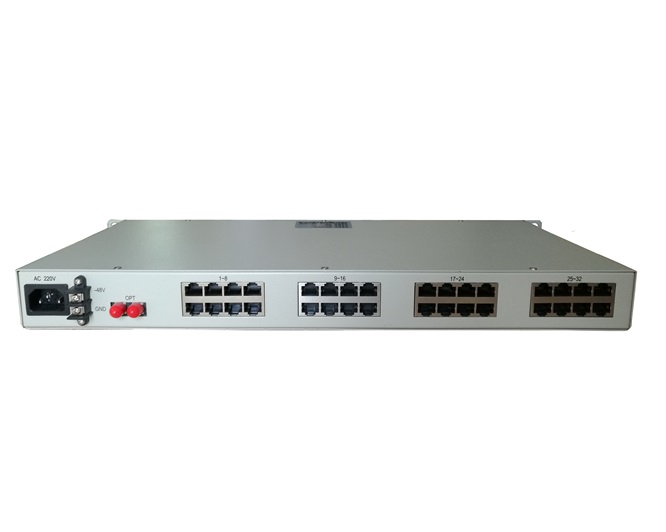

BH3630J設備是1U緊湊型多業務光端機，它將FXS、FXO、磁石等話音信號和以太網等復用1條光線路上進行傳輸。該設備采用模塊化設計，集成度高，配置靈活，是經濟、實用的設備。

產品特點

   ◆ ◆ 采用模塊化設計，集成度高,性能穩定可靠

◆  內置交換芯片，提供4路100M以太網

◆  支持以太網線速傳輸

◆  完善的防雷保護，電路板高低壓分離設計，安全可靠

◆  提供32個插槽，支持FXS/FXO、磁石、熱線等音頻接口

◆  設備容量：32路FXS/FXO + 4路100M以太網

◆  支持來電顯示

◆  完善的狀態顯示，便于維護管理

技術指標

◆ 光接口

光線路速率: 8.448Mb/S (不含以太網) /150Mb/S(含以太網)

光線路編碼:CMI/ mBnB

光接收靈敏度優于-34dBm

連接器：FC/SC

傳輸距離：0~100Km可選

◆ FXS/FXO接口

1.遠端話路卡

摘機阻抗：<500Ω

掛機阻抗：>10KΩ

2.局端話路卡

環路阻抗：≤2000Ω（包括話機）

空閑電路電壓≤50V

環路電流：25mA

摘機門限：8mA

撥號：脈沖撥號單脈沖失真<5ms

帶內音頻撥號總失真滿足話音接口特性

摘機時延：<100ms

3.鈴流：

頻率：25Hz±3Hz

幅度：75V±5Vrms

鈴流時延<50ms

輸出總功率≤10W（以機箱為單位）

局端(FXO)鈴流檢測

◆ 以太網接口

提供4路100M以太網

支持IEEE 802.3/802.3u
支持10/100M自適應，全雙工，半雙工自適應

傳輸速率： 100Mb/S
支持交叉線直通線自適應

物理接口：RJ45

◆ 話音編碼及信令方式

信令方式：符合ITU-T G.732

A率PCM編碼，每話路64Kb/S,符合ITU-T G.711

◆ 供電

-48V DC(-36～-72V)或220V AC(165～265V)可選

整機功耗：小于30W

◆ 機械結構

19英寸1U
