一 概述

BH3600-4U系列集中式PCM光電復用設備是我公司使用自主開發的集成電路研制生產的集中型機框。該設備為插卡式結構，提供多達15個業務槽位以及2塊雙電源冗余備份槽位，1個傳輸板業務槽位，用戶可按需要靈活進行插卡的配置。

二 特點

l 采用大規模集成芯片，電路簡單、功耗低、可靠性高；

l 提供18個插槽，包括15個業務插槽、1個光傳輸槽、2個電源插槽；

l 提供2個電源插槽，支持電源雙DC-48V備份；

l 雙電源可提供2路直流-48V電源備份；

l 安裝方便，維護簡單

l 提供完善的指示燈告警顯示

l 適應多種電源環境-48VDC或220VAC（配外置電源）；

三 機框結構

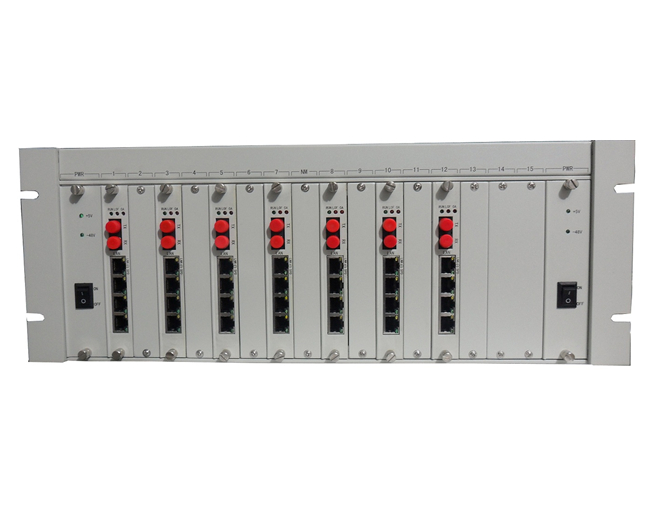

設備為4U插卡式機框，共提供15個業務槽位和2個電源槽位，槽位說明如下：

可插入10話路業務卡，滿配傳輸150路程控電話業務，或者插入8話+100M綜合業務卡，實現點對點的傳輸。設備工作流程說明：

FXO卡將模擬語音信號轉換成數字，并復用到光纖線路上，傳輸?shù)竭h(yuǎn)端以后通過FXS卡恢復成模擬語音信號。

四 技術參數

4.1 光接口

*    發送光功率：–8dBm ～–15dBm

*    接收靈敏度：≤ –36dBm

*    光纖接口：SC、FC型可選

*    適用光纖：單模1310nm或多模光纖可選

*    光路碼型：1B1H

*    光模塊：單纖或雙纖可選

*    傳輸距離：普通20Km（最遠可達120Km）

4.2 100M以太網接口 （選配）

*    接口為：10/100Base-Tx；

*    接口規程：符合IEEE-802.3u標準；

*    接口速率：線速100Mbit/s；

*    端口模式：10/100M自適應；

*    接口類型：RJ-45；

*    適用插卡：MA1-OPE-4/8/16（百兆以太網）

4.3語音接口

*    接口形式：用戶（FXS）、中繼（FXO）、磁石（RD）、E/M（4W）

*    話音取樣頻率：8KHz

*    音頻接口指標：

a.阻抗特性：600Ω平衡（二線/四線）

b.電平

四線音頻輸入 電平：-5dBr     允許偏差  ±1dB

四線音頻輸出 電平：-5dBr     允許偏差  ±1dB

二線音頻發送 電平：0dBr       允許偏差  ±1dB

二線音頻接收 電平：-3dBr       允許偏差  ±1dB

c.音頻轉接點阻抗反射衰減

二線：        bp≥12dB(300~600Hz)

bp≥15dB(600~3400Hz)

四線發：      bp≥20dB(300~3400Hz)

四線收：      bp≥20dB(300~3400Hz)

d.凈衰減頻率特性：滿足ITU-T建議要求

e.空閑話路噪聲：不超過-65dBm0p

f.路際串話：    不超過-65dBm0

g.振幅特性：    滿足ITU-T建議要求

h.總失真：滿足ITU-T建議要求

4.4 供電條件

*    電壓：交流AC220V  AC180V～250V；

直流DC-48V  DC -36V～-72V；

*    功耗：每板卡≤5W；

*    滿配功耗：≤100W；

4.5 工作環境

*    工作溫度：0℃～ +50℃；

*    貯存溫度：-40℃～ +70℃；

*    相對濕度：5% ～ 95%無冷凝；

*    大氣壓力：86 ～ 106Kpa；

4.6 外形尺寸

*    19英寸標準機箱 483×350×180 mm

五： 典型應用
