概述

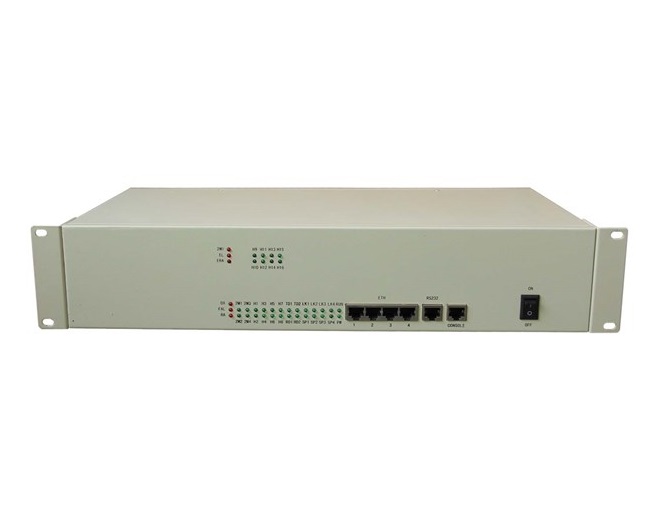

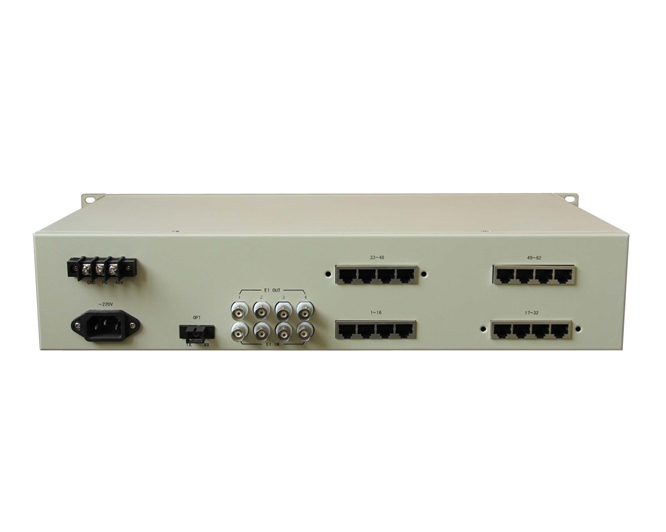

BH3660（X） 是我公司推出的2U多業(yè)務光端機，它將FXS、FXO、磁石等話音信號和RS232等數據、以太網（含物理隔離網）及E1等復用1條光線路上進行傳輸。該設備采用模塊化設計，集成度高，配置靈活，適合專網用戶的組網需要，是高性價比的設備。

產品特點

◆  采用模塊化設計，集成度高,性能穩(wěn)定可靠

◆  內置交換核心，提供4路100M以太網，傳輸速率達100Mb/S

◆  特定機型提供4路物理隔離100M以太網，傳輸速率達400Mb/S

◆ 支持FXS/FXO、磁石、熱線等音頻接口等電話接口

◆ 支持2路RS232數據接口

◆ 設備容量：62路FXS/FXO + 4路E1 +4路100M以太網

◆  支持來電顯示

◆  19英寸2U結構

◆  完善的狀態(tài)顯示，便于維護管理

技術指標

◆ E1接口

提供4路E1接口

接口碼型： HDB3碼
線路速率： 2.048Mbp/s±50ppm
接口阻抗： 75Ω /非平衡， 120Ω /平衡

物理接口： BNC(75Ω)/RJ45(120Ω)
標準： ITU-T G.703、G.704
抖動特性： 滿足G.704和G.823

◆ 光接口

光線路速率: 1.25 Gb/S

光線路編碼: mBnB

光接收靈敏度優(yōu)于-36.5 dBm （-34dBm）

連接器：FC/SC

傳輸距離：20km/40Km/60Km/80Km可選

◆ FXS/FXO接口

提供62路FXS/FXO接口

阻抗: 200Ω+680Ω||0.1μF（FXO）

200Ω+560Ω||0.1μF（FXS）

頻率特性:300～ 3400Hz(-0.6～+3dB)
物理接口:RJ45

◆ 以太網接口

提供4路100M的以太網

支持IEEE 802.3/802.3u
支持10/100M自適應，全雙工，半雙工自適應
支持交叉線直通線自適應

物理接口：RJ45

◆ RS232接口

每卡提供2路RS232數據

物理接口：RJ45

速率： 300～19200B/S

◆ 話音編碼及信令方式

16時隙隨路信令，符合ITU-T G.732

A率PCM編碼，每話路64Kb/S,符合ITU-T G.711

◆ 供電

-48V DC(-36～-72V)或220V AC(165～265V)可選

整機功耗：小于60W

◆ 機械結構

19英寸2U

常用型號配置表：（該系列產品配置靈活，支持擴展，歡迎詳詢?。?/strong>
