一、 概述
該系統為無主機防爆擴音對講系統，不需要傳統的主機，系統內的防爆電話站由HZBQ—3A型防爆擴音對講選呼電話機和dYH—5型防爆揚聲器(防爆喇叭)等組成。兩個以上話站連接即可構成生產調度系統。所有的防爆話站均并聯到兩根信號總線上。拿起防爆話站的手柄按被叫號碼，即啟動被叫話站的功放電路，通過被叫話站的揚聲器進行廣播呼叫?？珊艚腥我庖徊吭捳荆蚰骋唤M話站，或全部話站，實現單呼、分組呼叫和全部呼叫功能，實現分級調度。該擴音對講系統采用兩芯信號總線傳輸，由交流電源供電。防爆等級有ⅡBT6和ⅡCT6兩種。該擴音對講系統具有使用簡單，安裝和維修方便，通話效果好，擴音功率大，性能價格比高，應用范圍廣等優點。適用于空間大，環境嘈雜，崗位分散的場所，用于生產調度和聯絡通訊。
如果感覺防爆擴音電話機還需要閃燈提示處于擴音呼叫狀態，可加入防爆警燈，構成聲和光同時呼叫提示。在聽到防爆擴音電話機發出的擴音呼叫聲的同時由防爆警燈發出閃爍的光提示信號。
該擴音對講系統可用抗噪聲手柄（又稱防爆抗噪聲電話機），使系統在高噪聲環境中呼叫通話更加清晰。
二、 特點
1． 該擴音對講系統內的話站間采用雙音頻撥號方式，同傳統的脈沖撥號方式相比，抗干擾能力大大提高，系統的可靠性得到了充分的保證。
2． 該擴音對講系統采用總線結構，所有話站都并聯到兩條信號總線上。每個話站都采用AC220V，50Hz供電，電源線可采用集中供電方式、也可采用分散供電方式。
3． 該擴音對講系統內的話站可以一機多號。一臺話站最多可設置5個號碼（包括四個兩位號碼和一個一位號碼），即一臺分機可設置1～5個號碼。系統內可供選擇的號碼數量超過100個。這樣系統就可非常方便地實現單呼、分組呼和全呼功能，實現分級調度。
4． 該擴音對講系統采用分散放大、低電平傳輸?shù)姆绞?，每個話站獨立工作，任何一個話站故障，不影響其余話站的工作。話站手機不復位時系統內其它話站仍可工作。
三、 主要技術參數
1． 防爆等級：ⅡBT6 和ⅡCT6
2． 防護等級：IP54（特殊要求時可達到IP66）
3． 饋電電壓：AC220V，50Hz
4． 擴音輸出功率：0～30W可調。
5． 外型尺寸：270×280×120 mm
6． 安裝方式：墻壁掛，安裝孔距：200×200 mm。
7． 重量：6.5 kg
四、系統話站使用選型表：

五、 使用方法
1. 呼叫方法：主叫摘機后按完被叫號碼鍵，如有被叫話站被選中，主叫聽到一秒“嘟”的證實音，同時，被叫揚聲器發出一秒“嘟”的呼叫音，這時被叫處于擴音狀態，主叫的講話通過被叫的揚聲器播放出來，實現發布指令、找人等目的。被叫在聽到擴音呼叫后摘機，切斷揚聲器，同主叫通話。如果被叫用戶多于一個（進行分組呼叫或全呼時），那么每個摘機用戶均可參與通話。
2. 多方通話：在通話過程中如需第三方或更多方參與通話，不必掛機，按所需被叫號碼進行呼叫，使第二次被呼叫的被叫用戶處于擴音狀態，被叫摘機后仍可參與通話。依此方法可呼叫出更多用戶參與通話。交換機用戶也能用此方法呼叫，進行多方通話。
3. 就近接聽：被叫聽到擴音呼叫后，在被叫話站摘機后可同主叫通話；在系統內其它任一話站摘機后，只須按一下手機掛鉤，都可同主叫通話，不必非得在被叫話站接聽。
4. 急事優先：某用戶有急事需呼叫，而線路又被占用，可摘機直接插入正在通話的話站中，告知他們掛機。如不介意也可不必告知他們掛機而直接按號，啟動被叫揚聲器進行呼叫，達到急事優先目的。
六、 安裝
該擴音對講系統內各防爆電話站間建議信號線和電源線分別采用兩芯電纜連接，防爆電話站之間的信號線（A、B）采用Φ8mm的兩芯屏蔽電纜，電源線和到防爆揚聲器的連線采用Φ8mm的兩芯電纜，芯線的截面積均≥0、5mm2。干擾較小的場所可四芯電纜，信號線和電源線通過一條電纜連接，安裝和維修都非常方便。兩根電源線、揚聲器連線各自都沒有極性要求。各進線口均為1/2G″螺紋, 可選用相應的防爆撓性管。

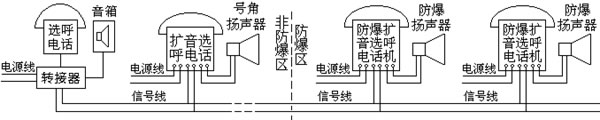

系統連接示意圖


帶防爆警燈的鏈接方法
